施耐德起重行業用的變頻器如何選型？施耐德起重行業涉及的變頻器主要有3個系列，分別是ATV320、ATV340、ATV930系列。那么這3個系列具體該怎么來選型呢？今天三盛機電小編的這篇文章就來詳細給大家講講起重行業都能用到施耐德哪些型號的變頻器以及怎么來選型。

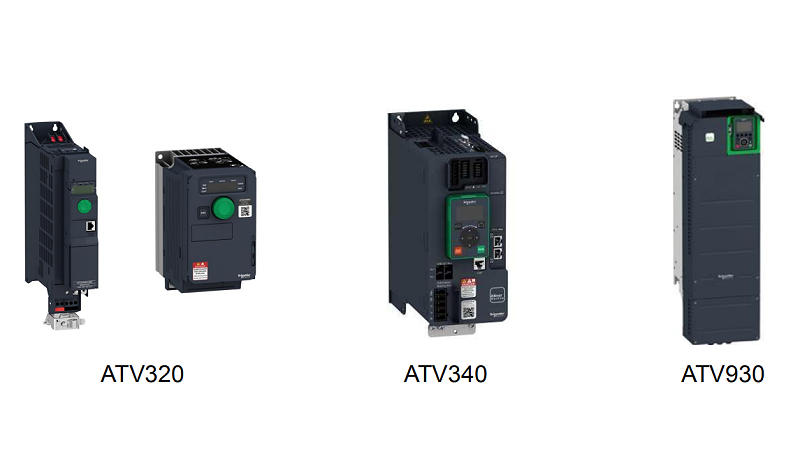

施耐德起重行業涉及的變頻器

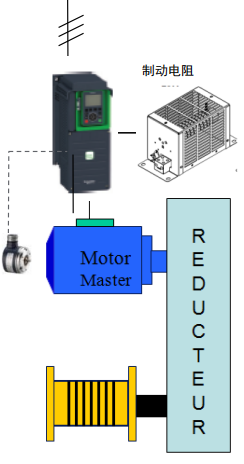

變頻器功率的確定--垂直提升
變頻器重載（HD）的額定功率必須大于或等于電機的額定功率。重載是一種應用模式，適用于需要較大過載電流（額定輸出電流的150%）的應用場合。
必須采用閉環控制模式。需要編碼器接口模塊。
變頻器在重載模式下的額定電流必須高于電機的額定電流。
如果符合以下條件之一，變頻器功率需要放大一檔選擇。
線速度（負載速度）大于20 m/min。
需要使用高速提升功能。
變頻器功率的確定--水平移動

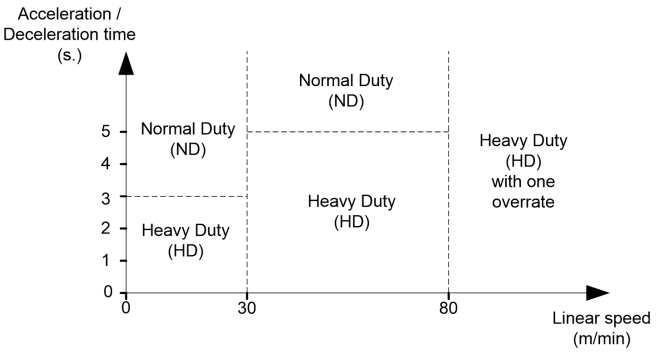

變頻器的額定功率必須大于或等于所有電機的額定功率之和。可以根據下圖選擇變頻器額定功率（ND/HD）
根據所選額定功率（ND/HD），變頻器的額定電流必須大于電機額定電流之和。
至小線速度（大車或小車的速度）必須高于電機的滑差速度
對于水平運動，開環和閉環都是可以的。如果需要低于電機滑差速度的速度，則必須使用多個電機閉環解決方案。
制動電阻的計算確定
垂直運動的制動電阻選型
電阻功率值必須等于或大于電機功率的50%。
電阻值必須高于并盡可能接近變頻器至小電阻值。至小電阻值可以在變頻器安裝手冊中查閱。
通過起重機工作循環和機械損耗的精確計算，可以優化功率值。
水平運動的制動電阻選型
電阻功率值必須等于或高于電機功率和的25%。
電阻值必須高于并盡可能接近變頻器至小電阻值。至小電阻值可以在變頻器安裝手冊中查閱。
通過起重機工作循環和機械損耗的精確計算，可以優化功率值。
