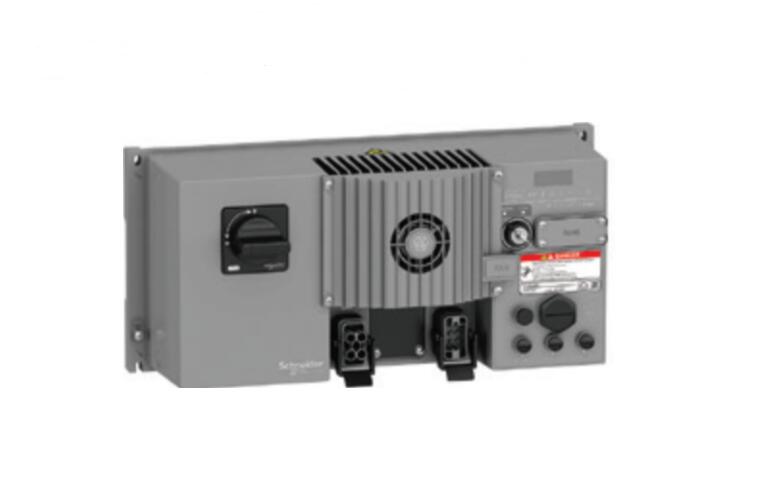

施耐德ATV310L變頻器是適用于物料搬運領域中的分布式變頻器，特別適用于當前物料快遞企業等的物料搬運領域中的分布式應用場合，特別是輸送機和分揀機，針對三相電壓為380V(-15%)…460V(+10%)的異步電機而設計，功率范圍從0.75至5.5kW，滿足大部分場合的需要。它采用高集成度設計、其即插即用的設計理念可幫助用戶節省現場布線成本及工程交付時間，具有集成化的功能和宏配置。

電機控制功能有：高性能的無傳感器矢量控制，標準的V/F2點控制，二次負載的U2/F控制；冷卻風扇溫度控制；開關頻率智能管控；轉矩提升；電機降噪；電流限幅；自動直流注入等。

應用功能有：跳頻；預置多段速；斜坡切換（線性、S型、U型）；寸動運行；加速減速響應速度調節；停車類型選擇（斜坡停車、快速停車、自由停車）；飛車啟動；制動邏輯控制等；

控制功能有：宏配置-啟動/停止、本地模式、遠程模式；給定通道選擇；反轉禁止；強制本地控制；客戶參數存儲等；

保護和維護功能有：過程欠載、過載保護；維護功能：面板密碼保護，配置邏輯輸入/輸出（I/O）,配置參數顯示方式，邏輯輸入狀態顯示，關鍵參數查詢，近4項故障顯示、出錯日志。

應用環境：ATV310L 全系列變頻器滿足國際標準IEC/EN 61 800-5-1 和IEC/EN 61800-3，符合環境保護相關規范(RoHS, WEEE)。創新的冷卻風路設計提高電子系統的可靠性，電路板加強涂層處理，避免腐蝕，運行于45度無需降容，保證在炎熱夏天的應用。IP54高防護等級，有效防塵及防濺水。

適用性和性能：針對不同種類的電機及各種嚴苛的負載應用，ATV310L 提供可靠的起動及制動轉矩。

ATV310L變頻器標準配備AS-i通信協議，可通過變頻器上的M12 AS-i端子進行連接。通過AS-i通信協議，可實現邏輯輸入輸出控制、速度頻率控制、變頻器狀態監視及報警信息監視等。關于AS-i通信的更多功能配置(地址、單/雙工模式等)信息，請查閱ATV310L 用戶手冊。

用戶可通過AS-i地址配置端口或面板參數設置對AS-i進行站號設定。下面額外介紹一下AS-i總線： AS-i（actuator sensor interface）是傳感器/執行器接口的縮寫。

AS-i是一個工業現場總線解決方案。在諸如輸送機控制、包裝機或生產線等物流自動化應用中使用傳感器作為過程控制的”視覺和聽覺"是無處不在的。 AS-i總線使靠近現場的簡單模塊(傳感器、執行器和操作員終端等)能夠連接成底層控制系統，這是自動化技術的一種簡單、成本低的解決方案。 成本優勢是非?？捎^的。例如，根據德國慕尼黑工業大學的研究結果，在一個銑床上采用AS interface 后，可以節約至少25%的安裝費用。盡管采用AS interface 模塊的初始成本比較高，但通常獲得15%～30%的成本節約是沒有問題的。

AS-i信號非屏蔽，信號和電源傳輸在同一根電纜上，安裝迅速，沒有屏蔽層，系統長度小于100米時，不需要總線終端，是簡單高效的總線之一。這種解決方案的優點有：①、靈活的系統結構，很容易增減設備；②、與傳統接線相比，調試更加方便；③、數據集中處理；④、由于接線減少，故障率降低；⑤、故障處理更加優化，可靠性提高；⑥、維護成本低。

采用施耐德的PLC M251 通過ASI-EthernetIP網關和ATV310L通訊，可以實現對ATV310L遠程分布式控制，這也是比較適用用物料搬運行業的一種應用。該應用具體配置的硬件和軟件為：

 1、PLC：M251 固件版本 V4.0.6.37或以上，軟件：SoMachine V4.3 提供Ethernet/IP網絡接口、編程控制AS-i從站設備。

2、網關：德國Bihl_Wiedemann公司 BWU3736，帶有液晶顯示屏，菜單式操作、可實時監測從站狀態、故障診斷和顯示、方便查找故障。

3、變頻器：施耐德ATV310L。

4、穿刺模塊：德國Bihl_Wiedemann公司 BW3246。

5、ASI總線：德國Bihl_Wiedemann公司 BW2756，雙芯非屏蔽電纜，同時傳輸信號和電源、采用穿刺式連接，防護等級IP67、電纜反極性設計可以防止接線裝反。

6、ASI電源線：德國Bihl_Wiedemann BW2757

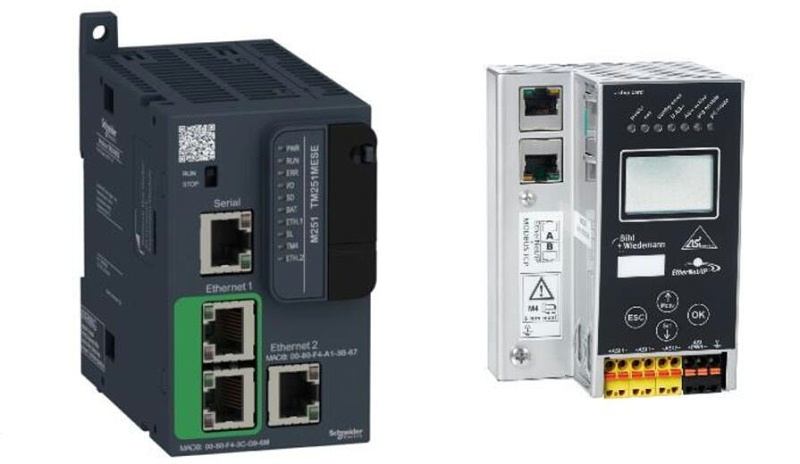

其照片如下所示：

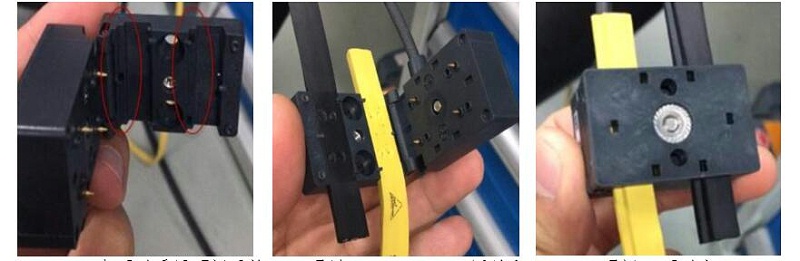

7、穿刺模塊+ASI電源線+ASI總線，由于電纜合底座的造型，安裝具有唯一性，不會將及性混淆。電纜橡膠本身有自愈特性，穿刺后的絕緣防護等級仍能達到IP67，防水、防塵、防油、防振動，安裝簡單快速，更適合工業現場的惡劣環境的可靠性和項目實施的效率等要求。穿刺過程及連接好如下圖所示：

也可以采用西門子的PLC 通過ASI-Profinet網關和ATV310L通訊，可以實現對ATV310L遠程分布式控制，這也是比較適用物料搬運行業的一種應用。

1、PLC：S7-1200 AC/DC/RLY 固件版本 V4.2或以上，軟件：Portal V14 提供Profinet網絡接口、編程控制AS-i從站設備。

2、網關：Bihl_Wiedemann BWU2919，帶有液晶顯示屏，菜單式操作、可實時監測從站狀態、故障診斷和顯示、方便查找故障。

其他配置硬件如變頻器、穿刺模塊、ASI總線、ASI電源線等同施耐德解決方案。（以上2方案出自施耐德技術龔子華的相關技術解決方案） 方案的軟件配置請咨詢施耐德或我公司相關人員；
